測試儀型號: PE168-STR
通道閘機型號: 擺閘PG-GTAE8088(貨物通道)

ESD刷卡機型號 : PP-6750VM/NR5-ESD

ESD報表管理軟件 : PSE-ESD-SQL

管理計算機 : SQL Server

PEGASUS(畢加索)通道型單機防靜電門禁系統(人體綜合靜電測試門禁通道閘)是結合靜電測試與通道閘門禁管制的先進產品；在許多設置靜電防護區(EPA)的場所中，靜電鞋具與靜電腕帶的測試都是以傳統僅測試的方式進行，不易落實未測試通過人員第一時間禁止進入EPA之情形；通道門禁式的防靜電門禁系統針對此缺點，提出直接有效的解決，作業人員在進入EPA區時，確實做好人員靜電手腕戴或防靜電鞋的準備，結合三輥閘機、翼閘、擺閘、自動感應門..等電子門鎖或通道閘做為人員ESD防靜電測試的門禁控制設備�？蔀楣�廠人員提供基本的靜電測試管制功能及有序文明的通行方式，杜絕未通過靜電測試人員進入EPA靜電防護區，并在緊急情況下快速控制落桿或開閘，組織人員疏散。

常見ESD防靜電測試管理方式對比表

A.人體靜電綜合測試儀PE168-STR:

1. 測試阻值符合國際標準，檔位標準可設置�？蓽y(cè)試單線及雙線手腕帶

(手腕帶低值100K、750K奧姆值、高值10M或35M奧姆值，鞋具低值100K、500K、750K奧姆值、高值35M、100M、1000M奧姆值)。___為默認值(美標)。精度±10%

2. 為觸摸式測試，不為按鍵或按鈕式，避免接觸不良或不經久用

3. 測試儀腳踏板應區分左右腳以符合國際規范。不能僅是一片金屬踏板供雙腳測試

4. 靜電測試儀與管制系統之間信號連接線為可插拔式，方便靜電測試儀送檢時拆裝

5. 電源電壓 8-12VDC/100mA

6. 輸出:手、左鞋、右鞋三路(綠燈)信號輸出：導通電流最大50mA,電壓最大80V

7. 測試指示燈輸出：九個指示燈分別代表手腕帶和腳的判定狀態(偏低、偏高、PASS)

8. 測試儀主機尺寸 160mm×100mm×40mm，腳踏板尺寸360mm×330mm×25mm

9. 總重量?jī)糁兀?.53kg, 毛重：5.55 kg

10. 使用環境 溫度0℃～40℃，濕度＜85%

 B. ESD讀卡控制器 PP-6750VM/M0-ESD:

1. 手、鞋測試NG與否都能自動保存在讀卡控制器及計算機軟件中

2. 具有單機獨立作業能力，即使計算機聯機中斷或計算機故障，測試管制系統都能正常作業

3. 遇計算機或聯線障礙時，每次測試結果都能暫時保存于控制器上，等軟件系統正常自動下載到計算機軟件數據庫保存

4. 單臺卡機可管制人數30,000人(30,000張卡)，測試結果暫存10,000筆。讀卡格式可兼容貴司現有員工卡，無須更換卡片

5. 可依卡片權限做出免測、只測手、只測雙鞋及手鞋全測…等8種組合

6. 控制讀卡器具LCD顯示屏，具讀卡時間、卡號、工號顯示，并可以直觀式告知測試者各種測試錯誤信息(手、鞋錯誤，非法卡錯誤，逾期卡片錯誤…等多種錯誤信息)

7. 測試通過與錯誤(卡片錯誤、測試不達標)有不同聲音警示

8. 未刷卡即測試有警示，可選項外加裝警報，提醒員工養成刷卡記錄習慣

9. 刷卡機具備防破壞警報信號，可選項加裝警報，遇人拆除刷卡機時有警報音警示

10. 手鞋同時比對以求快速反應，整個測試流程從讀卡到三棍閘打開于3秒內完成(不含人員自身時間，人員時間預估3秒)

11. PP-6750VM/ESD讀卡控制器嵌入式安裝于三棍閘斜邊

12. 尺寸重量: 137(L) x 85(W) x 25(H) mm，350g，背光液晶顯示屏

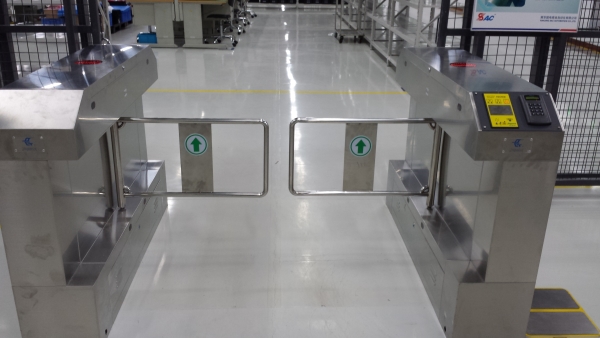

C.橋式斜角擺閘 PG-GATE8088:

產品參數：

1. 型號：PG-GATE8008L

2. 尺寸：1400長*280寬*1000高（MM）

3. 臂長：機箱外500mm

4. 重量：70KG

5. 傳動角度：180度

6. 材料工藝：304號不銹鋼精加工定制

7. 輸入電壓：AC220±10V,50HZ

8. 驅動電機：直流電機 50W/24V

9. 電機使用壽命：500萬次以上

10. 電機轉速：    1800轉/分

通行速度：  40人/分鐘（常開），25-30人/分鐘（常閉）

11. 開門速度： 1-2秒

復位時間：1-60秒可調

12. 工作環境：室內、室外（建議搭雨棚）

適應溫度：溫度：-40℃—— 80℃

適應濕度：濕度：5％—— 90％

1.2.產品功能：

1. 可與門禁、考勤、靜電測試等多種讀設備相對接；接收開關量信號或485指令控制開閘。

2. 用戶可自定義開閘受控模式：1、雙向受控模式2、左向受控右向自由3、左向受控右向禁止4、右向受控左向自由、5、右向受控左向禁止；

3. 具有自動延時復位功能，當擺臂開啟后未通行延時關閘（延時1-60秒可調）。

4. 具有機械、紅外雙重防夾，確保人行安全。

5. 具有通行超時報警功能，提醒人行快速通行。

6. 具有通行后延時功能，滿足大件行人有效通行。

7. 具有開關速度可調功能，滿足不同用戶需求

8. 具有標準火警接口，當火警信號輸入時，通道無條件放行。

9. 具有電機堵轉保護功能

10. 具有電機剎車功能，保證每次開關閘動作準確無誤。

11. 常開常閉功能可選，滿足不同客戶需求。

12. 斷電自動開閘，符合消防需求。

13. 超高亮LED方向指示燈及通道指示燈，有效引導行人正確通行。

14. 具有非法闖入報警關閘及反向闖入報警關閘功能。

15. 防沖撞功能，在沒有接受開閘信號時，擺門處于加鎖狀態，禁止行人人為扳開。
